LCD Assembly


LCD Assembly

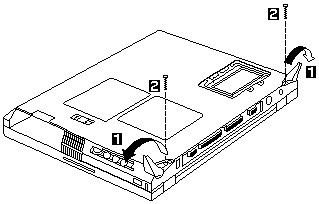

Step Size (Quantity) Head & Color Torque Memo
2 M2.5x13.5L (2) Pan head, black 4.5 kgf-cm w/ nylok paste

NOTE: Make sure you use the correct screw for replacement.

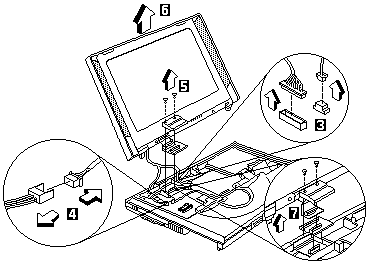

NOTE: For 13.3-inch LCD models, a LVDS board is additionally installed as shown at -7-

Step Size (Quantity) Head & Color Torque Memo
5 M2x14L (2) Pan head, silver 1.6 kgf-cm

NOTE: Make sure you use the correct screw for replacement.
